OPERACIONES BÁSICAS BARRA DE
DIBUJO
1. Contenido
·
Herramientas
de línea
Comando Line o Línea en AutoCAD
El comando Line es el que nos
permite hacer líneas nuevas en el dibujo. Es por lo tanto, uno de los comandos
más utilizados en Autocad.
¿Cómo llamar al comando Line?
Al comando Line lo podemos llamar
de las tres formas habituales con que se llama a los comandos en Autocad.
1 – Por su ícono en la barra
de herramientas:
2 – Accediendo al menú Draw:
3 –
Ingresando su nombre abreviado L + (Enter) con el teclado.
Cualquiera de estas tres
alternativas son válidas para llamar al comando Line, de todas maneras se
recomienda siempre acostumbrarse a utilizar la última forma por ser la que
otorga mayor rapidez al dibujar, si bien al principio resulta un poco dificil
el hecho de tener que memorizar los comandos abreviados.
Observando
el ícono
Si
prestamos un poco de atención al ícono de Line podemos
observar que en el mismo están resaltados dos puntos, los cuales se unen por
una recta.
Esto
nos da la pauta de la manera en que Autocad dibuja una línea. Autocad precisa
determinar primero los dos puntos extremos de la recta y luego los une
dibujándola. Estos dos puntos son la información que tendremos que indicarle al
programa para dibujar nuestra línea. Al marcar los dos puntos en el dibujo le
estamos indicando al programa 2 cosas: unadistancia y una dirección.
Dibujando
una línea
Una
vez que llamamos a la función notaremos que en la Línea de Comandos (parte
inferior de la pantalla) el programa nos va pidiendo la información que
necesita:
En la Línea de Comandos aparece
ahora la leyenda Specify the next point (especifique el siguiente
punto). De la misma manera damos otro clic con el botón izquierdo del mouse en
el lugar del segundo punto y el segmento queda dibujado definitivamente.
Nota: Vemos que, si seguimos
moviendo el mouse, Autocad sigue dibujando un nuevo segmento. Asímismo en la
Linea de Comandos permanece la leyenda Specify the next
point (especifique el siguiente punto). Esto es así porque ahora podemos
continuar dibujando más segmentos de línea con solo ir marcando los puntos que
los definen.
Si no queremos seguir dibujando
más segmentos se lo indicamos con un (Enter) y automáticamente se cierra la
función Line. La Línea de Comandos (renglón inferior) queda nuevamente vacía a
la espera de una nueva función.
Indicar
la longitud de una línea
Las indicaciones anteriores nos sirven
para dibujar una línea de forma libre pero cómo hacemos si queremos dibujar una
línea de largo 10, por ejemplo.
Comenzamos igual que
antes: L + (Enter) y marcamos el primer punto.
Indicar la longitud: si
desplazamos el mouse autocad comienza dibujar la línea en la dirección en la
que llevamos el puntero, elegida la dirección, sin hacer
clic escribimos la medida, por ejemplo: 10 y luego (Enter).
Automáticamente queda dibujada la línea de largo 10.
Nota: Si la línea se ve muy
chiquita o si se sale de la pantalla no hay que preocuparse. Haciendo girar la
ruedita del mouse hacia adelante o hacia atrás acercamos y alejamos el dibujo
respectivamente (zoom). Lo importante es que la línea tenga la medida que
nosotros queremos.
·
Sistemas de
coordenadas cartesianas
Coordenadas
cartesianas absolutas
¿Se acuerda, o ha escuchado usted hablar, del filósofo francés aquél que en el
siglo XVII dijo "pienso, luego existo"? Bueno, a ese hombre llamado
René Descartes, se le atribuye el desarrollo de la disciplina llamada Geometría
Analítica. Pero no se espante, no vamos a relacionar a las matemáticas con los
dibujos de Autocad, sólo lo mencionamos porque él inventó un sistema para la
identificación de puntos en un plano que se le conoce como plano cartesiano
(aunque si esto se deriva de su nombre, debería llamarse "plano
descartesiano" ¿No?). El plano cartesiano, compuesto por un eje horizontal
llamado eje X o eje de las abscisas y un eje vertical llamado eje Y o eje de
las ordenadas, permite ubicar con un par de valores la posición univoca de un
punto.

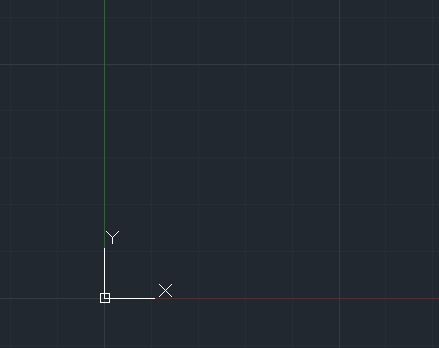

El punto de intersección entre el
eje X y el eje Y es el punto origen, es decir, sus coordenadas son 0,0. Los
valores sobre el eje X a la derecha son positivos y los valores a la izquierda
negativos. Los valores sobre el eje Y hacia arriba del punto de origen son positivos
y hacia abajo negativos.
Existe un tercer eje,
perpendicular a los ejes X y Y, llamado eje Z, que usamos fundamentalmente para
el dibujo tridimensional, pero lo ignoraremos por lo pronto. Volveremos a él en
la sección correspondiente al dibujo en 3D.
En Autocad podemos indicar
cualesquier coordenada, aún aquellas con valores X y Y negativos, aunque el
área de dibujo se encuentra fundamentalmente en el cuadrante superior derecho,
donde tanto X como Y son positivos.
Así, para dibujar una línea con toda
exactitud, basta con indicar las coordenadas de los puntos extremos de la
línea. Veamos un ejemplo usando las coordenadas X=-65, Y=-50 (en el tercer
cuadrante) para el primer punto y de X=70, Y=85 (en el primer cuadrante) para
el segundo punto.
·
Las coordenadas
cartesianas relativas
Las coordenadas cartesianas
relativas son aquellas que expresan las distancias X y Y pero respecto al
último punto capturado. Para indicarle a Autocad que estamos capturando
coordenadas relativas, anteponemos una arroba a los valores al momento de
escribirlas en la ventana de comandos o en las cajas de captura. Si en una
coordenada cartesiana relativa indicamos una pareja de valores negativos, tal
como @-25,-10 esto quiere decir que el siguiente punto se encuentra 25 unidades
hacia la izquierda, sobre el eje X, y 10 unidades hacia abajo, sobre el eje Y,
respecto al último punto introducido.
·
Las
coordenadas polares absolutas
Las coordenadas polares absolutas
también tienen como punto de referencia las coordenadas de origen, es decir,
0,0, pero en vez de indicar los valores X y Y de un punto, sólo se requiere la
distancia respecto al origen y el ángulo. Los ángulos se cuentan desde el eje X
y en sentido contrario a las manecillas del reloj, el vértice del ángulo
coincide con el punto origen.
En
la Ventana de comandos o las cajas de captura junto al cursor, según esté
usando o no la captura dinámica de parámetros, las coordenadas polares
absolutas se indican como
distancia<ángulo; por ejemplo, 7<135, es una distancia de 7 unidades,
en un ángulo de 135°.
Veamos esta definición en video
para entender el uso de las coordenadas polares absolutas.
·
Coordenadas
polares relativas
Como en el caso anterior, las
coordenadas polares relativas indican la distancia y el ángulo de un punto,
pero no respecto al origen, sino respecto a las coordenadas del último punto
capturado. El valor del ángulo se mide en el mismo sentido anti horario que las
coordenadas polares absolutas, pero el vértice del ángulo está en el punto de
referencia. También es necesario añadir una arroba para indicar que son
relativas.
Si indicamos un valor negativo en
el ángulo de la coordenada polar relativa, entonces se comenzará a contar los
grados en sentido horario. Es decir, una coordenada polar relativa @50<-45
indica una distancia de 50 unidades desde el último punto a 45 grados contados
en el mismo sentido que las manecillas del reloj, lo que equivale también a
@50<315.
La siguiente secuencia de
coordenadas, capturada para el comando Línea, nos da la figura que hemos puesto
en el plano cartesiano. Hemos numerado los puntos para que se relacionen
fácilmente con las coordenadas:
(1)
4,1
(2) @3.5<0
(3) @2.89<30
(4)
@2.11<90
(5) @2.89<150 (6)
@3.5<180
(7)
@2.89<210
(8) @2.11<270 (9) @2.89<330
·
·
La
definición directa de distancias
La
definición directa de distancias requiere que establezcamos la dirección de la
línea (o del siguiente punto) con el puntero y que indiquemos un solo valor en
la ventana de comandos, el cual será considerado por Autocad como la distancia.
Si bien este método es muy impreciso, es muy útil, y adquiere precisión, cuando
se
combina con las ayudas en pantalla
"Orto" y "Forzar cursor" que veremos un poco más adelante
en este mismo capítulo.
·
El indicador
de coordenadas
En la barra de estado, en la
esquina inferior izquierda, Autocad presenta las coordenadas del área de
dibujo. Si no estamos ejecutando ningún comando, presenta las coordenadas
absolutas dinámicamente. Es decir, dichas coordenadas cambian conforme movemos
el cursor. Si iniciamos un comando de dibujo cualquiera y hemos establecido el
primer punto, entonces el indicador de coordenadas cambia para mostrar las
coordenadas absolutas o relativas, polares o cartesianas que tenga configuradas
en su menú contextual.
·
·
Ejemplos Prácticos
·
Coordenadas
cartesianas absolutas.

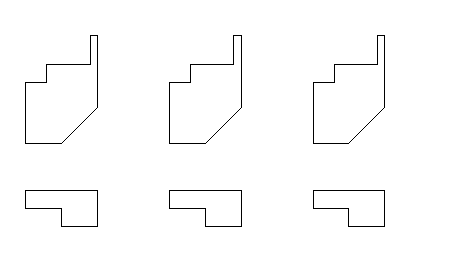

En este ejercicio se vuelve a
practicar la introducción de puntos mediante coordenadas. El proceso que se va
a seguir es similar al de los ejercicios anteriores por lo que no se detallarán
todos los pasos.
Crear un nuevo dibujo y guardarlo
con el nombre lámina02 en la carpeta Curso de AutoCAD. Realizar
las siguientes operaciones:
